型號： PCI-5421
特征：
12 伏P-P進入 50 Ω負載
高達 400 MS/s 的有效采樣率，帶插值
10 MHz時，91 dBc近端SFDR和-62 dBc THD
8、32、256 或 512 MB 板載內存
-148 dBm/Hz 平均噪聲密度
可選的 16 位 LVDS 數字碼型輸出

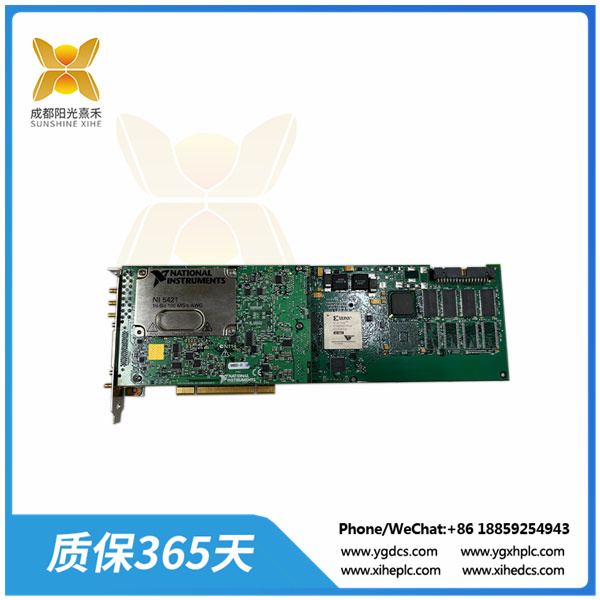

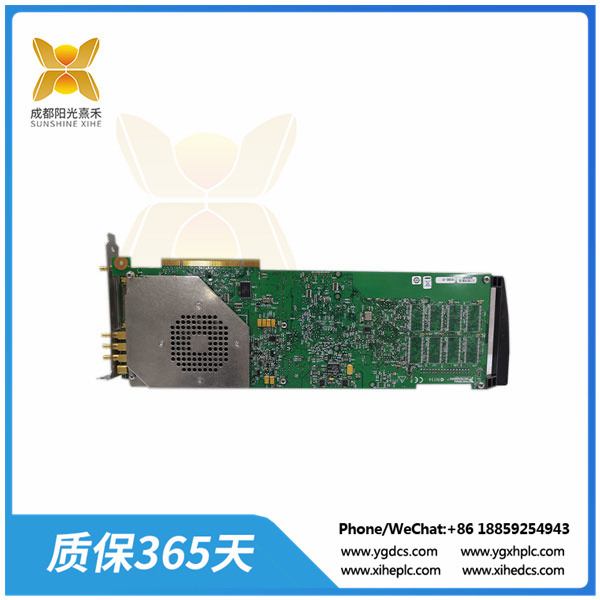

NI 5421 系列 是 100 MS/ s 任意 波形 發生 器 (AWG)， 具有 16 位 分辨率 和 高達 256 MB 的 板載 存儲器， 集成 在 緊湊 的 1 插槽 3U PXI 模 塊 或 PCI 板 卡 中。 通過這種高分辨率和深度存儲器的結合，用戶可以生成長而精確的非周期波形，非常適合通信、消費電子、科學研究、汽車和軍事/航空航天領域的一系列應用。 由于 NI 5421 系列 使用 PCI 總 線， 波形 的 下載 速度 比 基于 GPIB 的 AWG 快 280 倍。 借助 NI 5421 系列 的 NI 同步 和 存儲 內核 (SMC) 架構， 用戶 可以 使用 數字化 儀 和 數字 波形 發生器 / 分析 儀 創建 激勵 / 響應 系統， 或 同步 多個 任意 波形 發生 器， 以 形成 相位 相干 的 多 通道 系統。
模擬輸出性能
由于其 100 MS/s、16 位數模轉換器 (DAC) 和 簡潔 的 后 端 模擬 設計， NI 5421 系列 具有 91 dBc
的 近 入 無 雜散 動態 范圍 (SFDR) 和 -148 dBm/Hz 的平均噪聲密度。 這些特性使其非常適合通信中常見的最嚴格的頻域應用。 根據信號和應用需求，用戶可以選擇 2 倍、4 倍或 8 倍插值，以獲得高達 400 MS/s 的有效采樣率。 對于要求苛刻的時域應用，NI 5421 系列具有 <5% 的脈沖像差和 <1.0 ps有效值模擬輸出抖動。
PCI-5421 模擬輸出路徑具有一個 43 MHz 7 極點橢圓模擬濾波器，可抑制不需要的高頻信號圖像。 用戶還可以從 50 或 75 中進行選擇?輸出阻抗，并以三位數的精度改變輸出衰減。此外，還可以使用直接路徑繞過輸出增益和衰減。直接路徑在中頻(IF)應用中表現出色，在0至40 MHz范圍內通帶平坦度為±0.25 dB。
Model: PCI-5421
Features:
12 volt P-P into 50 Ω load
Effective sampling rate up to 400 MS/s, with interpolation
At 10 MHz, 91 dBc near end SFDR and -62 dBc THD
8, 32, 256 or 512 MB of onboard memory
-148 dBm/Hz Average noise density
Optional 16-bit LVDS digital code type output
The NI 5421 series is a 100 MS/ s arbitrary waveform generator (AWG) with 16-bit resolution and up to 256 MB of on-board memory, integrated in a compact 1-slot 3U PXI module or PCI board card. With this combination of high resolution and deep memory, users can generate long and precise aperiodic waveforms that are ideal for a range of applications in communications, consumer electronics, scientific research, automotive, and military/aerospace. Because the NI 5421 series uses PCI wiring, waveforms download 280 times faster than the GPIB-based AWG. With the NI 5421 series NI Synchronization and Storage Kernel (SMC) architecture, users can create excitation/response systems with digitizers and digital waveform generators/analyzers, or synchronize multiple arbitrary waveform generators. To form a phase-coherent multi-channel system.
Analog output performance
Thanks to its 100 MS/s, 16-bit digital-to-analog converter (DAC) and concise back-end analog design, the NI 5421 series features a near-approach spury-free dynamic range (SFDR) of 91 dBc and an average noise density of -148 dBm/Hz. These features make it ideal for the most stringent frequency-domain applications common in communications. Depending on the signal and application requirements, users can choose between 2x, 4x or 8x interpolation for effective sampling rates up to 400 MS/s. For demanding time domain applications, the NI 5421 series features <5% pulse aberration and <1.0 ps RMS analog output jitter.
The PCI-5421 analog output path features a 43 MHz 7 pole ellipse analog filter to suppress unwanted high frequency signal images. Users can also choose from 50 or 75? Output impedance and change output attenuation with three-digit accuracy. In addition, a direct path can be used to bypass output gain and attenuation. The direct path performs well in mid-frequency (IF) applications, with a passband flatness of ±0.25 dB in the 0 to 40 MHz range.
