產品概述

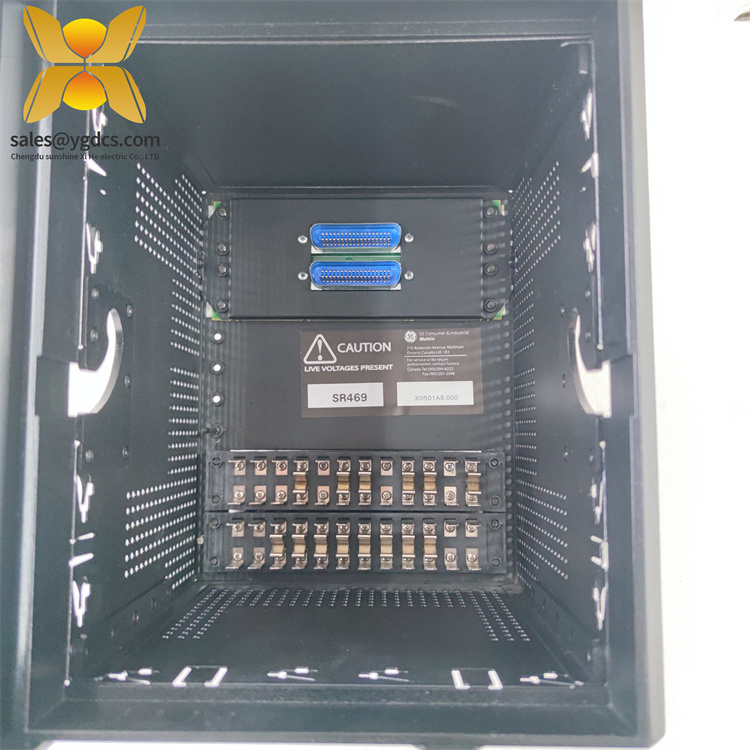

GE 469-P1-HI-A20-E-H 是通用電氣（GE）旗下 GE Multilin 系列推出的高性能電機管理繼電器，專為大中型三相交流電機設計，提供全面的保護、監測與控制功能。該繼電器集成增強型診斷能力和惡劣環境適應性，通過模塊化設計支持靈活配置，廣泛應用于石油化工、電力、水處理等對可靠性要求極高的工業場景。作為 GE Multilin 469 系列的高端型號，469-P1-HI-A20-E-H 結合保形涂層和擴展通信接口，可在復雜環境中穩定運行。
作為工業自動化系統的核心組件，GE 469-P1-HI-A20-E-H 通過多維度保護機制（如過載、短路、接地故障檢測）和實時健康監測，顯著降低電機故障率，延長設備壽命。其12 路 RTD 溫度傳感器輸入直接連接電機繞組或軸承，實現精準的溫度預警；自適應學習功能（如 FlexCurve?技術）可自動優化保護策略，適應不同負載特性。此外，繼電器支持 Modbus RTU 通信協議，可無縫集成至 PLC、DCS 等控制系統，實現遠程參數配置與故障診斷，有效提升生產效率。
在極端工業環境中，GE 469-P1-HI-A20-E-H 的保形涂層（H 后綴）可抵御粉塵、化學腐蝕和高濕度，確保設備在石油煉化、污水處理等場景中穩定運行。其寬電壓輸入范圍（90-300V DC/70-265V AC）和 - 40°C 至 + 60°C 工作溫度適應能力，進一步強化了其在電力、冶金等行業的適用性。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | 469-P1-HI-A20-E-H |
| 制造商 | GE Multilin（現隸屬于 GE Vernova） |
| 產品類型 | 電機管理繼電器（增強型） |
| 輸入類型 | 3 相電流輸入（1A CT 次級） 12 路 RTD 溫度傳感器輸入（標配） |
| 輸出配置 | 4 個 Form-C 輸出繼電器 4 個隔離模擬輸出（0-1mA，可配置） |
| 通信接口 | RS485（Modbus RTU） 可選 Ethernet 或 DeviceNet 擴展模塊 |
| 電源要求 | 90-300V DC 或 70-265V AC（48-62Hz） |
| 工作溫度 | -40°C 至 + 60°C（存儲溫度 - 40°C 至 + 80°C） |
| 防護等級 | IP40（前面板），IP20（背部） 保形涂層增強防塵、防腐蝕能力 |
| 認證標準 | UL、CSA 認證 |
| 物理尺寸 | 29.6cm×10.7cm×20.5cm（寬 × 高 × 深） |
主要特點和優勢
1. 多維度電機保護與診斷
GE 469-P1-HI-A20-E-H 集成12 路 RTD 溫度監測，直接連接電機繞組或軸承的 PT100 傳感器，實時捕捉溫度異常并觸發預警，避免因過熱導致的設備損壞。其轉子斷條檢測和機械堵塞識別功能通過電流分析實現，可提前發現電機機械故障，減少停機時間。此外，繼電器支持電壓相關過載曲線，適應高慣性負載的啟動需求，確保冶金、礦山等場景中大型電機的可靠運行。
2. 工業級可靠性設計
- 惡劣環境適應性：保形涂層（H 后綴）采用薄聚合物材料，有效抵御粉塵、化學腐蝕和高濕度，延長設備壽命，尤其適用于石油化工、污水處理等腐蝕性環境。
- 寬溫與抗干擾：支持 - 40°C 至 + 60°C 工作溫度，金屬外殼和電磁屏蔽設計可抵御振動和電磁干擾（EMI），確保在電力、冶金等復雜環境中穩定運行。
- 冗余電源支持：兼容 AC/DC 雙電源輸入，電力波動時仍能持續工作，保障關鍵系統的連續性。
3. 靈活配置與智能管理
- 可編程參數：通過 Enervista 469 軟件自定義保護閾值、報警延遲等參數，支持離線配置和在線調試，簡化工程部署流程。

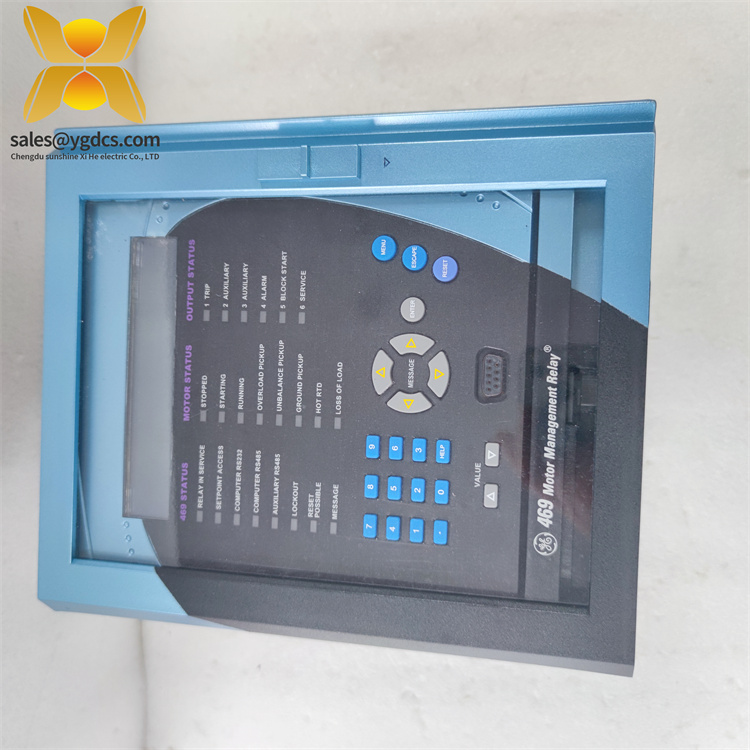

- 遠程監控與擴展：標配 RS485 接口（Modbus RTU），可選配 Ethernet 或 DeviceNet 模塊，實現遠程參數修改、狀態查詢和固件升級。40 字符 LCD 顯示屏和重新設計的鍵盤界面，支持本地快速診斷與配置。
- 事件記錄與分析：內置波形捕獲功能（16 個周期）和 512 條事件存儲，可回溯故障前后的電流 / 電壓波形，輔助工程師定位問題根源。
應用領域
1. 石油化工與能源
在煉油廠中，GE 469-P1-HI-A20-E-H 實時監測泵與壓縮機電機的繞組溫度和電流，結合 Modbus 通信實現遠程控制與故障預警，確保生產流程的連續性。在燃氣輪機輔助系統中，繼電器通過差動保護（需額外 CT 輸入）快速切斷電源，保護設備免受相間故障損害。
2. 電力與水處理
在變電站高壓電機控制中，繼電器支持電壓相關過載曲線和欠壓自動重啟功能，適應電力波動環境。在污水處理廠，其12 路 RTD 輸入可同時監測曝氣風機的多個溫度點，結合電流分析優化設備運行效率，降低能耗。
3. 重工業與制造
在礦山輸送帶系統中，GE 469-P1-HI-A20-E-H 通過 RTD 傳感器監測電機軸承溫度，結合機械堵塞檢測功能預測潛在故障，避免生產中斷。在鋼鐵廠熔爐攪拌電機控制中，繼電器的自適應學習功能可動態調整保護策略，適應高慣性負載的頻繁啟停需求。
相關產品
- GE 469-P5-HI-A20-EH：5A CT 次級輸入，適用于需要更高電流監測的場景。
- GE 469-P1-LO：基礎型電機管理繼電器，簡化配置，適合成本敏感型應用。
- GE SR469 系列：經濟型電機保護繼電器，提供基礎保護功能，與 469 系列形成互補。
- GE Enervista 469 軟件：配套配置工具，支持參數編程、固件升級和數據分析。
- GE Predictivity?智能運維服務：基于 AI 的預測性維護方案，結合繼電器數據生成設備健康報告。
安裝與維護

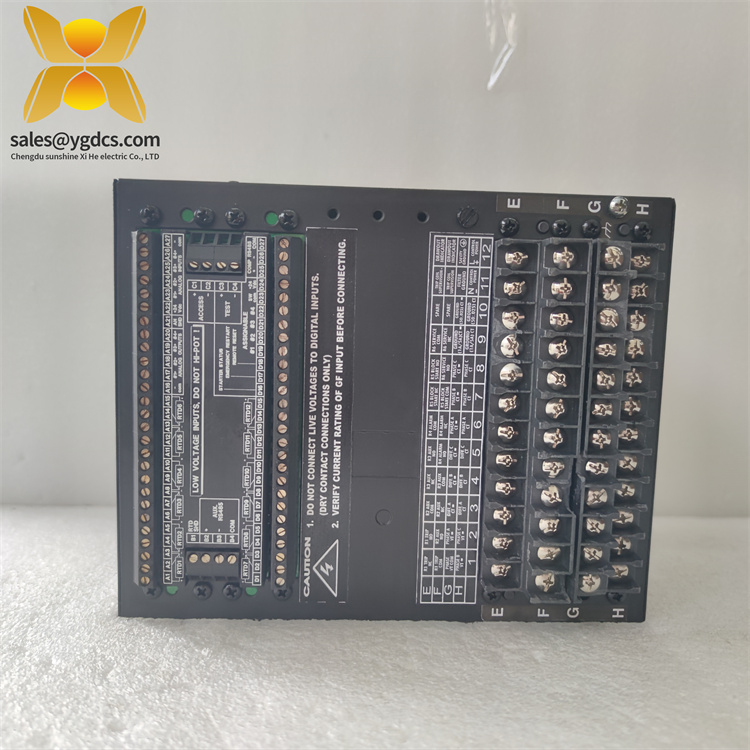

安裝前準備：
確保CT 匹配：繼電器支持 1A CT 次級輸入（P1 標識），需與外部 CT 額定值一致，避免不匹配導致保護功能失效。使用屏蔽雙絞線連接 RTD 傳感器和模擬輸出，與動力電纜保持至少 30cm 間距以減少電磁干擾。金屬外殼需可靠接地（接地電阻≤4Ω），防止靜電積累。
確保CT 匹配：繼電器支持 1A CT 次級輸入（P1 標識），需與外部 CT 額定值一致，避免不匹配導致保護功能失效。使用屏蔽雙絞線連接 RTD 傳感器和模擬輸出，與動力電纜保持至少 30cm 間距以減少電磁干擾。金屬外殼需可靠接地（接地電阻≤4Ω），防止靜電積累。
維護建議：
- 定期校準：每年使用標準電阻箱驗證 RTD 測量精度（誤差≤±0.5%），檢查輸出繼電器觸點磨損情況，必要時更換。
- 固件升級：通過 Enervista 軟件下載最新固件，修復漏洞并增強功能；升級前需備份配置文件。
- 備件管理：建議儲備 1-2 個備用繼電器和 RTD 傳感器，縮短停機更換時間。
產品保障
GE 為469-P1-HI-A20-E-H 提供18 個月原廠質保，覆蓋材料與工藝缺陷。用戶可通過 GE 全球技術支持中心（7×24 小時響應）獲取固件更新、故障診斷等服務。對于關鍵任務系統，GE 還提供Predictivity?智能運維服務，通過 AI 分析電機運行數據，預測設備壽命并生成維護計劃，最大化系統可用性。此外，GE 認證培訓課程可幫助用戶技術團隊掌握繼電器的高級配置與調試技能，確保設備長期穩定運行。
總結：GE 469-P1-HI-A20-E-H 憑借其高精度溫度監測、多維度保護功能和惡劣環境適應性，成為大中型電機控制的核心組件。無論是石油化工、電力還是重工業領域，該繼電器均能通過穩定的硬件架構與豐富的軟件生態，為用戶提供高效、安全的電機保護解決方案。
