產品概述
GE VMIACC-5595-208N 是通用電氣(GE)旗下 GE Fanuc Intelligent Platforms(現隸屬于 Abaco Systems)推出的2 Gb/s 光纖反射內存集線器組件,專為工業自動化、航空航天、軍事仿真等領域的實時數據通信需求設計。該模塊通過星型拓?fù)浣Y(jié)構構建高速反射內存網絡,支持多節點數據同步與共享,確保分布式系統中設備間的精準協同。作為反射內存網絡的核心節點,GE VMIACC-5595-208N 具備自動旁路故障節點、信號再生等功能,顯著提升系統可靠性與可用性,廣泛應用于半實物仿真、工業機器人控制、醫療影像處理等場景。
技術規格
參數名稱 | 參數值 |
---|---|
產品型號 | VMIACC-5595-208N |
制造商 | GE Fanuc Intelligent Platforms(現 Abaco Systems) |
產品類型 | 反射內存集線器(管理型) |
數據傳輸速率 | 2 Gb/s(全雙工) |

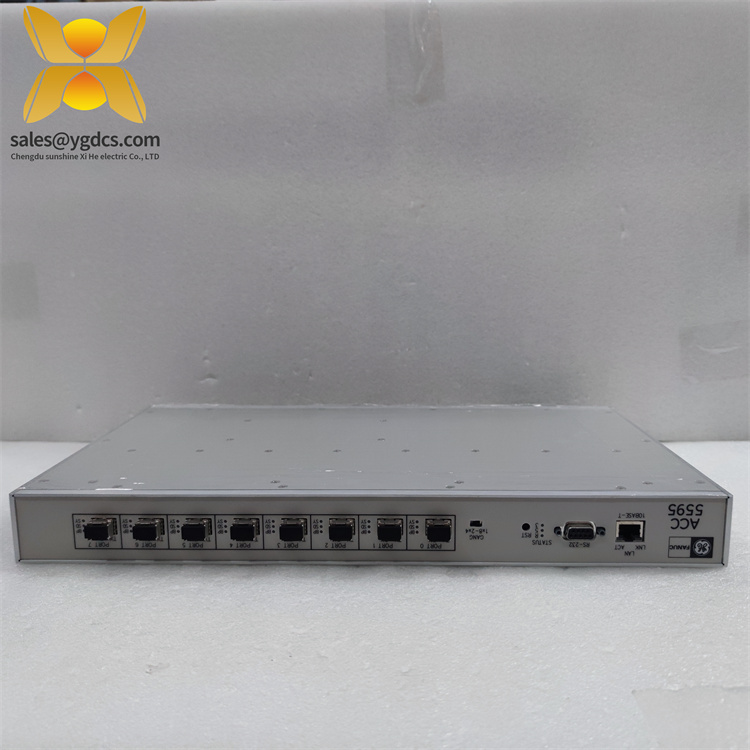

端口配置 | 8 個 SFP 光口(可配置為 1×8 或 2×4 模式) |
收發器類型 | 支持多模(短距離)或單模(長距離)SFP 模塊 |
網絡規模 | 單集線器支持 8 節點,級聯后支持最多 256 節點 |
傳輸距離 | 多模光纖:≤550 米;單模光纖:≤10 公里 |
自動旁路功能 | 檢測到信號丟失或同步失效時自動隔離故障端口 |
通信接口 | RS-232(用于本地配置)、以太網(支持遠程管理) |

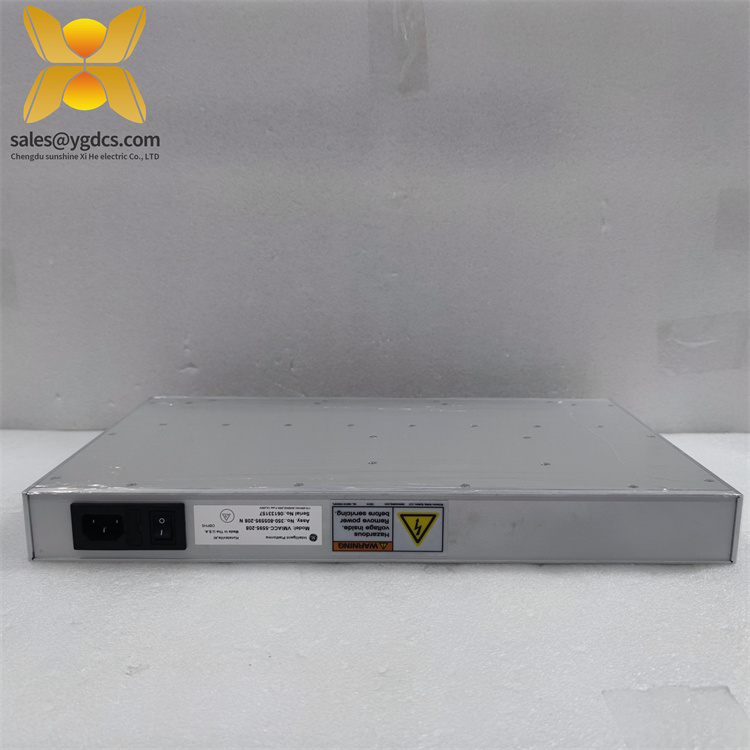

電源輸入 | 通用 AC 100-250V(50/60Hz)或 DC 24V(可選) |
工作溫度 | 0℃至 + 65℃(工業級) |
物理尺寸 | 1U 機架式(19 英寸標準)或臺式機箱 |
認證標準 | CE、FCC、RoHS |
核心功能與優勢
1. 高速實時數據同步
- 反射內存技術:通過共享內存空間實現多節點數據零延遲同步,適用于需要亞微秒級響應的控制系統(如導彈制導、飛行仿真)。
- 信號再生能力:每個端口獨立再生光信號,消除電纜衰減和抖動影響,確保長距離傳輸穩定性2430。
2. 高可靠性設計
- 自動故障隔離:檢測到端口信號丟失或同步失效時,自動旁路故障節點,維持網絡其他部分正常運行726。
- 冗余電源支持:可選雙電源輸入(AC/DC),提升關鍵任務系統的容錯能力。
- 工業級防護:寬溫設計(0℃至 + 65℃)和抗振動結構,適應惡劣環境(如工廠車間、艦載平臺)2430。
3. 靈活的網絡架構
- 星型拓?fù)鋬?yōu)勢:相比傳統環型網絡,星型結構降低單點故障風險,且便于擴展和維護。
- 級聯擴展能力:通過菊花鏈連接多個集線器,可構建覆蓋數百節點的大規模分布式系統2831。
- 多協議兼容性:支持 VMIC 5565 系列反射內存卡,兼容 VxWorks、Linux、Windows 等主流操作系統2632。
4. 便捷的管理與配置
- 多通道控制:通過 RS-232 串口或以太網接口進行本地 / 遠程配置,支持 Web 界面可視化管理。
- 狀態監控功能:每個端口配備三色 LED 指示燈,實時顯示鏈路狀態、同步模式和錯誤信息3032。
- 固件遠程升級:可通過 GE 提供的工具在線更新固件,提升系統功能與安全性。
典型應用場景
1. 工業自動化與過程控制
- 智能制造產線:在汽車焊接機器人集群中,GE VMIACC-5595-208N 實現各機器人控制器間的實時運動數據同步,確保焊接路徑協同精度達到 ±0.1mm2831。
- 能源管理系統:在智能電網中,模塊連接分布式能源(如光伏逆變器、儲能系統),通過反射內存網絡實現微電網的毫秒級功率分配與故障隔離。
2. 國防與航空航天
- 半實物仿真(HIL):在導彈制導系統測試中,模塊連接實時仿真器、慣性導航設備和目標模擬器,構建閉環測試環境,驗證飛控算法的實時性與魯棒性2831。
- 航空電子設備:作為飛機發動機健康監測系統的核心節點,模塊同步振動傳感器、溫度采集卡等設備數據,支持預測性維護算法的實時運行。
3. 醫療與科研設備
- 醫學影像處理:在 MRI 設備中,GE VMIACC-5595-208N 同步多通道射頻信號采集卡的數據,配合 GPU 加速模塊實現 3D 圖像重建時間縮短 40%2632。
- 實驗室自動化:在制藥行業的高通量篩選系統中,模塊連接機器人臂、光度計和溫控設備,確保樣本分配與數據采集的高精度同步。
相關產品與擴展方案
- VMIPCI-5565:GE Fanuc 的 PCIe 接口反射內存卡,與 VMIACC-5595-208N 配合使用構建光纖網絡2831。
- VMIACC-5595-C:緊湊型版本,支持 4 個 SFP 端口,適用于空間受限的嵌入式系統。
- GE PowerXpert 監控軟件:提供網絡拓?fù)淇梢暬?、性能分析和故障預警功能,可集成至 SCADA 系統實現集中管理2632。
- PMC237 CM1/V 擴展板:通過板對板連接器與 VMIACC-5595-208N 連接,額外提供三個 PMC 插槽,可擴展光纖通信、FPGA 加速等功能。
安裝與維護建議
- 系統集成
- 光纖布線:使用單模 / 多模光纖跳線連接集線器與節點設備,避免與強電電纜并行敷設以減少電磁干擾。
- 接地要求:模塊金屬外殼需可靠接地(接地電阻≤4Ω),防止靜電積累和雷擊損壞3032。
- 軟件配置
- IP 地址分配:通過 GE 提供的配置工具為集線器分配靜態 IP,確保與控制系統網絡互通。
- 同步參數設置:根據應用需求調整同步超時閾值(默認 50ms),平衡實時性與容錯能力2430。
- 維護策略
- 定期巡檢:每季度檢查光纖接口清潔度,使用專用清潔劑清除灰塵;每年校驗電源輸出電壓(AC 230V±10%)。
- 故障排查:若 LED 指示燈顯示 “同步丟失”,可通過串口命令查詢端口狀態寄存器(地址 0x100-0x1FF)定位具體故障點3032。
- 備件管理:建議儲備 1-2 個備用 SFP 收發器和電源模塊,縮短停機更換時間。
產品保障與技術支持
GE 為GE VMIACC-5595-208N 提供18 個月原廠質保,覆蓋材料與工藝缺陷。用戶可通過 GE 全球技術支持中心(7×24 小時響應)獲取固件更新、故障診斷等服務。對于關鍵任務系統,GE 還提供Predictivity?智能運維服務,通過 AI 分析模塊運行數據,預測硬件壽命并生成維護計劃,最大化系統可用性。此外,GE 認證培訓課程可幫助用戶技術團隊掌握模塊的高級配置與調試技能。
總結:GE VMIACC-5595-208N 憑借其高速實時通信能力、工業級可靠性和靈活的擴展特性,成為復雜分布式系統的理想選擇。無論是工業自動化、國防仿真還是醫療儀器,該模塊均能通過穩定的硬件架構與豐富的軟件生態,為用戶提供高效、安全的解決方案。
