產品概述

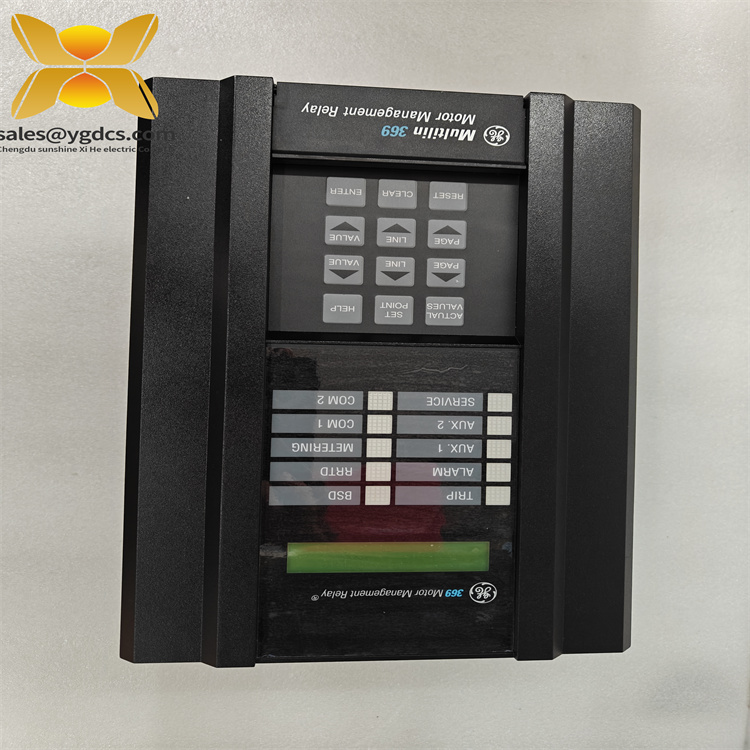

GE 369- hi - r -0-0-0-0- 0- e是GE Multilin 369系列的高性能電機管理繼電器，旨在為工業自動化系統中的大中型交流電機提供全面的保護、控制和監測。該繼電器集成了先進的自適應學習技術，通過動態調整參數，如浪涌電流，冷卻速率和基于實時操作條件的加速時間來優化電機性能410。具有12個內置RTD輸入，它以±0.1°C的精度監測定子，軸承和環境溫度（范圍：-200°C至500°C），確保早期檢測過熱或熱不平衡510。GE 369- hi - r -0-0-0-0- 0- e支持廣泛的控制功率范圍（50-300 VDC / 60-265 VAC），并具有增強的診斷功能，具有先進的面板，可提供詳細的電機健康報告，使其成為發電，化學加工和制造業關鍵應用的理想選擇。
技術規格
參數名稱參數值
產品型號369- hi - r -0-0-0-0- e
制造商ge Multilin
產品類型電機管理繼電器
控制電源50 - 300 VDC / 60-265 VAC
RTD輸入12個內置（3線，100Ω Pt/Ni, 120Ω Ni, 10Ω Cu）
相電流二次輸入1 A或5 A
通訊協議modbus RTU， RS232/RS485
過載、接地故障、相不平衡、熱過載、機械堵塞
工作溫度-40°F至140°F（-40°C至60°C）
儲存溫度-40°F至176°F（-40°C至80°C）
尺寸11.65 " x 4.21 " x 8.07 "（296毫米x 107毫米x 205毫米）
體重10磅（4.5公斤）
外殼等級ip40（正面），IP10（背面）
安裝方式：din導軌或面板安裝
Event logging 512個帶有時間戳的故障記錄的事件
主要特點及優勢
自適應電機保護：GE 369- hi - r- 0-0-0-0- 0- e“學習”電機特定參數來定制保護曲線，減少誤跳閘并優化能源效率。其先進的算法可以在幾毫秒內檢測到機械堵塞、回旋和高阻抗故障。
全面的溫度監測：12個RTD輸入實現精確的熱管理，防止電機過熱損壞。繼電器使用RTD偏差曲線計算熱容量（TCU），為電機健康狀況提供可操作的見解1013。
遠程配置和診斷：通過GE的EnerVista 369軟件，用戶可以遠程調整設置，查看趨勢分析，并模擬故障場景，而無需物理訪問繼電器。增強型面板包括一個40個字符的LCD和用于實時狀態監控的LED指示燈310。
靈活的通信：采用Modbus RTU和RS485接口，與SCADA系統無縫集成，實現集中控制和預測性維護?？蛇x的協議接口（不包括在這個模型中）進一步擴展了連接選項59。
堅固耐用的設計：HI控制電源變體和保形涂層（E后綴）確保在惡劣環境下可靠運行，防塵，防潮，防電磁干擾。繼電器的緊湊型din導軌安裝最大限度地減少了面板空間，同時提供了強大的性能。
應用領域
GE 369-HI-R-0-0-0-0-E適用于需要可靠電機管理的工業部門，包括：
制造業：保護汽車、食品加工和制藥廠的泵、壓縮機和輸送機。
發電：確保熱能和可再生能源設施的渦輪機、發電機和輔助電機的穩定運行。
采礦和金屬：在極端條件下保護破碎機，磨機和泥漿泵中的重型電機。
水/廢水：控制處理廠的泵和攪拌器，防止因電機故障而停機。
在這些應用中，與傳統繼電器相比，該繼電器的自適應保護和實時診斷可將維護成本降低30%，而其故障記錄功能可實現快速的根本原因分析。
相關產品
GE 369-HI-R-M-0-0-0-E：包括kW， kVA和功率因數的可選計量，非常適合需要詳細消耗分析的能源密集型應用913。
GE 369- hi - r - b -0- e -0- e：具有嵌入式以太網端口，可通過EnerVista 369進行網絡集成和遠程訪問，無需輔助通信設備39。
GE 369-HI-R-0-0-0-0-0：無增強診斷的基本型號，適用于不太關鍵的系統中的基本電機保護
GE 239-RTD-AN：具有RTD輸入的緊湊型電機保護繼電器，在較小規模應用中補充了GE 369-HI-R-0-0-0-0-E。
GE Multilin 850P：支持多饋線保護（最多4個饋線），作為高密度電機控制中心的備份解決方案。
安裝與維護
安裝準備:
在安裝GE 369-HI- r -0-0-0-0- 0- e之前，請檢查控制電源是否符合HI配置（50-300 VDC / 60-265 VAC），并確保安裝面符合IP40要求
