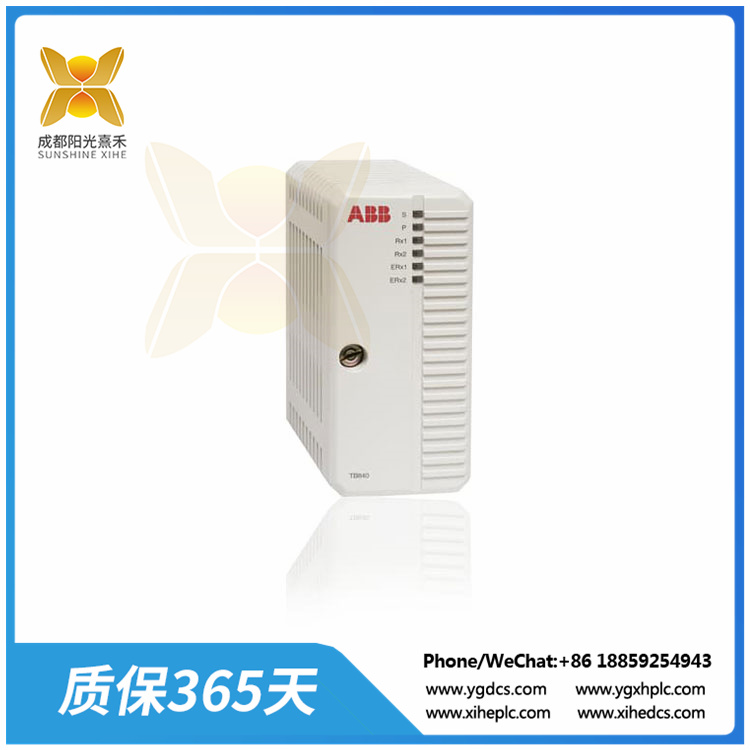

TB840A 3BSE037760R1 | 模塊總線 | TB840A 3BSE037760R1 | AI815 3BSE052604R1
基本信息
型號：TB840A 3BSE037760R1
通信協議 ：模塊總線
尺寸
寬度：54毫米(2.13英寸)
高度 ：119毫米(4.69英寸)
深度 ：96毫米(3.78英寸)
重量 ：0.2公斤(0.44磅)
24 V 功耗(典型值)：120毫安
TB840A 3BSE037760R1 是一個全面的分布式模塊化過程 I/O 系統，可通過行業標準的現場總線與父控制器和 PLC 進行通信。TB840 ModuleBus 調制解調器是光纖 ModuleBus 的光纖接口。TB840A 用于冗余配置，其中每個模塊連接到不同的光模塊總線，但連接到相同的電氣模塊總線。
TB840A 3BSE037760R1 調制解調器具有電氣和光學 Modulebus 接口，它們在邏輯上是相同的總線。最多可以將 12 個 I/O 模塊連接到電氣 ModuleBus，最多可以將 7 個集群連接到光纖 ModuleBus。光纖接口用于 I/O 集群的本地分布，以及 I/O 站中需要 12 個以上 I/O 模塊的情況。
特點和優勢
2 個光纖端口到光模塊總線
ModuleBus (電氣) 到 I/O 模塊
I/O模塊總線和電源的監控功能
I/O模塊的隔離電源
TU840，用于冗余 TB840/TB840A 的 MTU，雙模塊總線
TU841，用于冗余 TB840/TB840A 的 MTU，單模塊總線
輸入功率熔斷
Basic information
Model: TB840A 3BSE037760R1
Communication protocol: Module bus
dimension
Width: 54 mm (2.13 in)
Height: 119 mm (4.69 in)
Depth: 96 mm (3.78 in)
Weight: 0.2 kg (0.44 lb)
24 V power consumption (typical) : 120 MA
The TB840A 3BSE037760R1 is a comprehensive distributed modular process I/O system that communicates with parent controllers and PLCS via an industry-standard fieldbus. The TB840 ModuleBus modem is an optical fiber interface for an optical fiber ModuleBus. The TB840A is used in a redundant configuration where each module is connected to a different optical module bus, but connected to the same electrical module bus.
The TB840A 3BSE037760R1 modem has electrical and optical Modulebus interfaces, which are logically the same bus. Up to 12 I/O modules can be connected to an electrical ModuleBus and up to 7 clusters can be connected to an optical fiber ModuleBus. Optical fiber interfaces are used for the local distribution of I/O clusters and when more than 12 I/O modules are required in I/O stations.
Characteristics and advantages
Two optical fiber ports to the optical module bus
ModuleBus (electrical) to the I/O module
I/O module bus and power monitoring function
Isolated power supply for the I/O module
TU840, MTU for redundant TB840/TB840A, dual module bus
TU841, MTU for redundant TB840/TB840A, single module bus
The input power is blown
